Description
Waveshare CM5 Dual Ethernet 4G/5G : une plateforme complète pour Raspberry Pi Compute Module 5
Le Waveshare CM5 Dual Ethernet 4G/5G est une carte porteuse multifonction conçue pour exploiter les performances et les interfaces du Raspberry Pi Compute Module 5 dans des projets embarqués, réseau, IoT et industriels.
Cette version est proposée sous forme de kit avec boîtier métallique, ventilateur de refroidissement PWM et alimentation 12 V / 4 A avec prise européenne.
Elle se distingue par sa double connectivité Ethernet Gigabit + 2,5 Gigabit, ses interfaces M.2 pour stockage NVMe et modem 4G/5G, ses deux sorties HDMI, ses deux interfaces MIPI et son connecteur GPIO 40 broches compatible avec l’écosystème Raspberry Pi.
Choisissez votre configuration Compute Module 5
Le produit CM5 Dual Ethernet 4G 5G est disponible en plusieurs configurations selon les besoins de votre projet :
- Sans Compute Module 5 :
carte porteuse et kit livrés sans module CM5. - Avec Compute Module 5 – 4 Go RAM :
Raspberry Pi Compute Module 5 équipé de 4 Go de RAM inclus. - Avec Compute Module 5 – 8 Go RAM :
Raspberry Pi Compute Module 5 équipé de 8 Go de RAM inclus. - Avec Compute Module 5 – 16 Go RAM :
Raspberry Pi Compute Module 5 équipé de 16 Go de RAM inclus.
Sélectionnez la quantité de RAM adaptée à votre application directement dans les variantes du produit.
Performances du Raspberry Pi Compute Module 5
Dans les configurations comprenant un Compute Module 5, le système bénéficie de l’architecture du Raspberry Pi CM5 basée sur le Broadcom BCM2712.
- Processeur quad-core Arm Cortex-A76 64 bits
- Fréquence jusqu’à 2,4 GHz
- RAM LPDDR4X selon la variante sélectionnée
- Architecture conçue pour les applications embarquées et industrielles
Double Ethernet Gigabit et 2,5 Gigabit
La carte intègre deux interfaces réseau RJ45 indépendantes, particulièrement adaptées aux applications nécessitant plusieurs réseaux ou une bande passante élevée.
- 1 × Gigabit Ethernet : 10 / 100 / 1000 Mbps
- 1 × 2,5 Gigabit Ethernet : 10 / 100 / 1000 / 2500 Mbps
Cette configuration permet notamment de développer des passerelles réseau, routeurs, systèmes Edge, solutions de vidéosurveillance ou équipements industriels connectés.
Emplacement M.2 pour modem 4G / 5G
Un emplacement M.2 B Key est prévu pour l’installation d’un module de communication cellulaire 4G ou 5G compatible.
Un emplacement Nano-SIM est directement intégré à la carte afin de faciliter la création de solutions connectées utilisant un réseau mobile.
Le port M.2 B Key utilise une liaison USB 3.0 pour communiquer avec le modem.
Important : le module 4G/5G et ses antennes ne sont pas inclus et doivent être ajoutés séparément.
Stockage NVMe haute vitesse
La carte dispose également d’un emplacement M.2 M Key PCIe permettant d’installer un SSD NVMe.
L’interface utilise une liaison PCIe Gen2 / Gen3 x1 et prend en charge les SSD NVMe aux formats :
- M.2 2230
- M.2 2242
Cet emplacement peut également être utilisé avec certains modules d’accélération ou d’intelligence artificielle exploitant une interface PCIe compatible.
SSD NVMe non inclus.
2 ports USB 3.2 Gen1 jusqu’à 5 Gbit/s
Deux ports USB 3.2 Gen1 Type-A sont disponibles pour connecter différents périphériques.
Chaque interface permet d’exploiter des périphériques USB rapides avec une bande passante pouvant atteindre 5 Gbit/s.
Ils peuvent notamment être utilisés avec :
- Stockage USB
- Caméras
- Claviers et souris
- Adaptateurs et interfaces industrielles
- Périphériques de communication
- Modules USB spécialisés
Double sortie HDMI 4K
La carte dispose de 2 ports HDMI permettant de profiter des capacités d’affichage du Compute Module 5.
Elle prend en charge une configuration double écran 4K, particulièrement intéressante pour les applications de supervision, affichage dynamique, interfaces graphiques et postes embarqués.
Deux interfaces MIPI 4 voies
Deux interfaces MIPI 4-lane sont directement disponibles sur la carte.
Elles utilisent des connecteurs FFC 22 broches au pas de 0,5 mm et permettent de connecter des périphériques compatibles tels que :
- Caméras CSI
- Écrans DSI
Ces interfaces sont particulièrement adaptées aux projets de vision embarquée, intelligence artificielle et interfaces utilisateur.
GPIO Raspberry Pi 40 broches
Le connecteur GPIO 40 broches reprend le format bien connu de l’écosystème Raspberry Pi.
Il permet de connecter de nombreux capteurs, cartes d’extension et modules HAT / HAT+ compatibles.
Le niveau logique des E/S du CM5 peut être sélectionné entre 3,3 V par défaut et 1,8 V selon les besoins du projet.
Alimentation 7 à 36 V ou USB Type-C
La carte offre plusieurs possibilités d’alimentation afin de faciliter son intégration dans différents environnements.
- Jack DC : entrée 7 à 36 V
- USB Type-C : alimentation 5 V / 5 A
Le kit proposé ici comprend directement une alimentation 12 V / 4 A avec prise EU.
Cette alimentation permet d’utiliser facilement le système sans devoir acheter un adaptateur secteur séparément.
Support PoE en option
Un connecteur PoE est disponible sur la carte pour ajouter un module PoE compatible.
Avec le module approprié et un équipement réseau compatible, l’alimentation peut être fournie via le port Ethernet Gigabit.
Module PoE non inclus.
Refroidissement actif avec ventilateur PWM
Le kit comprend un ventilateur Waveshare CM5-FAN-4010-5V.
Il se connecte au connecteur ventilateur 5 V, 4 broches JST-SH de la carte et prend en charge le contrôle PWM.
Le refroidissement actif, combiné aux ouvertures du boîtier métallique, améliore la dissipation thermique lors des charges prolongées ou dans les applications fonctionnant en continu.

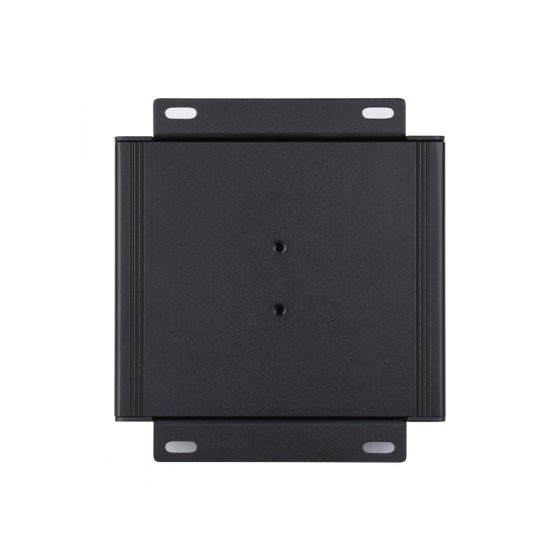

Boîtier métallique inclus
Cette version est livrée avec un boîtier métallique spécialement adapté à la carte.
Les découpes permettent de conserver un accès pratique aux différents connecteurs tout en protégeant l’électronique.
- Dimensions de la carte :
99,60 × 87,00 mm - Dimensions du boîtier :
104,80 × 90,00 × 29,70 mm
Bouton d’alimentation et commutateur BOOT
Un bouton d’alimentation est intégré pour simplifier l’utilisation du système.
Une pression courte permet de gérer la mise sous tension ou l’arrêt logiciel, tandis qu’une pression prolongée peut être utilisée pour forcer l’arrêt.
Un commutateur BOOT est également présent pour placer certaines variantes du Compute Module 5 en mode de programmation.
Support microSD pour Compute Module 5 Lite
La carte dispose d’un emplacement microSD / TF.
Cet emplacement est destiné aux variantes Compute Module 5 Lite sans eMMC.
Horloge RTC
Un support pour pile bouton CR1220 / ML1220 permet de maintenir l’horloge temps réel lorsque le système principal n’est pas alimenté.
La pile RTC est à ajouter séparément si cette fonction est nécessaire dans votre application.
Applications
Grâce à sa combinaison de connectivité réseau, stockage rapide et possibilités d’extension, cette plateforme est adaptée à de nombreuses applications :
- Edge Computing
- Passerelles IoT
- Routeurs et passerelles réseau
- Systèmes 4G / 5G
- Applications industrielles
- Automatisation
- Vision par ordinateur
- Intelligence artificielle embarquée
- Serveurs et services réseau légers
- Vidéosurveillance
- Affichage numérique
- Systèmes de supervision
- Prototypage avec Raspberry Pi CM5
Caractéristiques techniques
| Modèle | Waveshare CM5-DUAL-ETH-4G/5G-BOX-A |
|---|---|
| Carte porteuse | CM5-DUAL-ETH-4G/5G-BASE |
| Compatibilité | Raspberry Pi Compute Module 5 |
| Compute Module 5 | Selon la variante : non inclus / 4 Go RAM / 8 Go RAM / 16 Go RAM |
| Processeur des variantes avec CM5 | Broadcom BCM2712, quad-core Arm Cortex-A76 64 bits jusqu’à 2,4 GHz |
| Ethernet | 1 × Gigabit Ethernet + 1 × 2,5 Gigabit Ethernet |
| Ethernet Gigabit | 10 / 100 / 1000 Mbps |
| Ethernet 2,5G | 10 / 100 / 1000 / 2500 Mbps |
| USB | 2 × USB 3.2 Gen1 Type-A, jusqu’à 5 Gbit/s |
| HDMI | 2 × HDMI, support double affichage 4K |
| MIPI | 2 × interfaces MIPI 4 voies, FFC 22 broches 0,5 mm |
| GPIO | Header Raspberry Pi 40 broches |
| Niveau logique GPIO | 3,3 V par défaut / 1,8 V sélectionnable |
| Stockage NVMe | 1 × M.2 M Key, PCIe Gen2 / Gen3 x1 |
| Formats SSD NVMe | M.2 2230 / 2242 |
| Interface 4G / 5G | 1 × M.2 B Key pour module de communication 4G / 5G |
| Liaison M.2 B Key | USB 3.0, sans PCIe |
| Carte SIM | Nano-SIM |
| microSD / TF | Oui, pour Compute Module 5 Lite uniquement |
| Entrée DC | 7 à 36 V DC, jack 5,5 × 2,1 mm |
| Alimentation USB Type-C | 5 V / 5 A |
| Adaptateur secteur fourni | 12 V / 4 A |
| Prise secteur | EU |
| PoE | Support via module PoE optionnel |
| Ventilateur | CM5-FAN-4010-5V inclus |
| Connecteur ventilateur | 5 V, 4 broches JST-SH, contrôle PWM |
| RTC | Support pile CR1220 / ML1220 |
| Bouton d’alimentation | Oui |
| Commutateur BOOT | Oui |
| Dimensions de la carte | 99,60 × 87,00 mm |
| Dimensions du boîtier | 104,80 × 90,00 × 29,70 mm |
Contenu du kit
- 1 × carte CM5-DUAL-ETH-4G/5G-BASE
- 1 × boîtier métallique, partie supérieure et inférieure
- 1 × ventilateur CM5-FAN-4010-5V
- 1 × alimentation 12 V / 4 A avec prise EU
- 4 × pieds / bouchons en caoutchouc
- 1 × kit de visserie
- 1 × Raspberry Pi Compute Module 5 uniquement avec les variantes 4 Go, 8 Go ou 16 Go sélectionnées
Non inclus :
SSD NVMe, modem 4G/5G, antennes cellulaires, module PoE, pile RTC, écrans, caméras et autres périphériques non explicitement indiqués.
Points forts
- Compatible Raspberry Pi Compute Module 5
- Disponible sans CM5 ou avec 4 Go, 8 Go ou 16 Go de RAM
- Boîtier métallique inclus
- Ventilateur PWM inclus
- Alimentation 12 V / 4 A avec prise EU incluse
- Double Ethernet : Gigabit + 2,5 Gigabit
- 2 × USB 3.2 Gen1 jusqu’à 5 Gbit/s
- 2 × HDMI avec double affichage 4K
- 2 × interfaces MIPI 4 voies
- GPIO Raspberry Pi 40 broches
- M.2 M Key pour SSD NVMe 2230 / 2242
- M.2 B Key dédié aux modules 4G / 5G
- Emplacement Nano-SIM intégré
- Entrée DC large plage 7 à 36 V
- Alimentation possible via USB-C 5 V / 5 A
- Support PoE via module optionnel
- Emplacement microSD pour CM5 Lite
- Bouton d’alimentation et commutateur BOOT
- Support RTC
- Format compact pour applications embarquées et industrielles
