Raspberry Pi Touch Display 2 10.1″ – Écran Tactile 1200×1920

Description

Raspberry Pi Touch Display 2 10,1″ : un grand écran tactile officiel pour Raspberry Pi

Le Raspberry Pi Touch Display 2 10,1 pouces est un écran tactile officiel Raspberry Pi conçu pour créer facilement des interfaces interactives autour du Raspberry Pi. Il associe une dalle IPS TFT, une résolution de 1200 × 1920 pixels et une interface tactile capacitive prenant en charge jusqu’à 10 points de contact simultanés.

Son orientation native est en mode portrait, mais Raspberry Pi OS permet également de faire pivoter l’affichage en mode paysage selon l’application. Il constitue ainsi une solution particulièrement adaptée aux tableaux de bord, interfaces HMI, kiosques, systèmes domotiques, panneaux de contrôle, projets multimédias et interfaces robotiques.

Résolution 1200 × 1920 pixels

La version 10,1 pouces du Touch Display 2 offre une résolution native de 1200 × 1920 pixels avec un affichage couleur RGB 24 bits, capable de reproduire plus de 16 millions de couleurs. Cette définition plus élevée offre davantage d’espace pour les interfaces graphiques, tableaux de bord et applications interactives.

La zone active de l’écran mesure environ 135,4 × 216,6 mm, offrant une surface confortable pour afficher des informations, contrôler une application ou utiliser Raspberry Pi OS directement depuis l’écran tactile.

Dalle IPS TFT et angle de vision de 85°

Le Touch Display 2 10 pouces utilise une dalle IPS TFT LCD, conçue pour offrir une bonne lisibilité et une reproduction stable des couleurs sous différents angles.

Raspberry Pi annonce un angle de vision de 85°, ce qui rend l’écran adapté aux applications où l’utilisateur n’est pas toujours directement face au panneau, comme les kiosques, systèmes de contrôle industriels ou tableaux de bord muraux.

Écran tactile capacitif 10 points

Le panneau tactile capacitif prend en charge jusqu’à 10 doigts simultanément. Cette technologie permet d’utiliser des gestes multitouch et de contrôler directement Raspberry Pi OS sans souris physique dans de nombreuses applications.

Les pilotes tactiles sont directement intégrés à Raspberry Pi OS. Le système prend notamment en charge les actions telles que la sélection, le glissement, le défilement et l’appui prolongé.

Clavier virtuel intégré à Raspberry Pi OS

Avec les versions récentes de Raspberry Pi OS, un clavier virtuel à l’écran peut apparaître automatiquement lorsqu’un champ de saisie est sélectionné. Il est ainsi possible de créer un système entièrement tactile sans connecter en permanence un clavier ou une souris externe.

Connexion DSI haute vitesse

L’écran utilise l’interface DSI du Raspberry Pi pour transporter les données d’affichage et les informations tactiles. La version 10 pouces utilise quatre voies DSI afin de fournir la bande passante nécessaire à sa résolution de 1200 × 1920 pixels.

Cette architecture explique pourquoi le modèle 10 pouces nécessite les interfaces d’affichage plus récentes disponibles sur le Raspberry Pi 5 et les cartes d’interface pour Raspberry Pi Compute Module.

Seulement deux connexions nécessaires

L’installation nécessite seulement deux connexions principales : une nappe FFC vers le port DSI pour l’affichage et le tactile, ainsi qu’un câble d’alimentation vers le GPIO.

L’écran est alimenté directement par le Raspberry Pi et ne nécessite donc pas d’alimentation secteur dédiée supplémentaire.

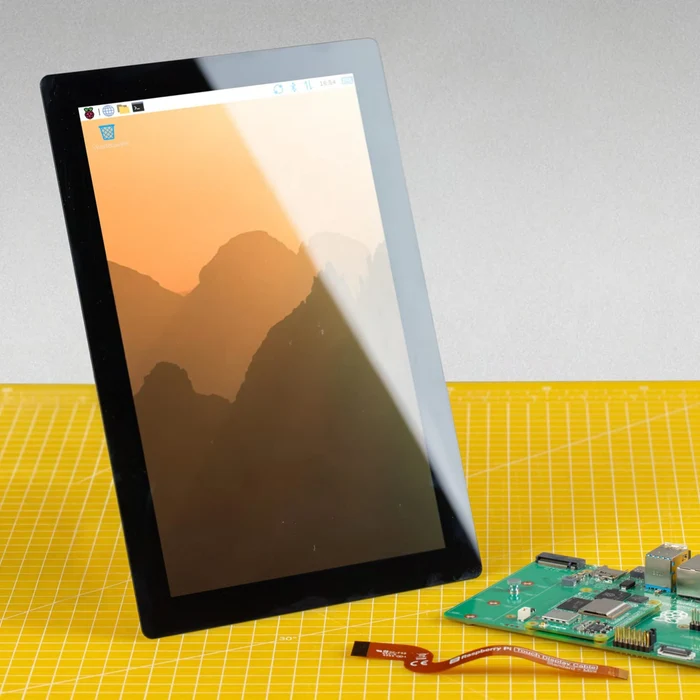

Compatible Raspberry Pi 5 et Compute Module

Le Touch Display 2 10 pouces est principalement compatible avec le Raspberry Pi 5 ainsi qu’avec les systèmes Raspberry Pi Compute Module utilisant une carte d’interface compatible.

Important : contrairement aux versions 5 et 7 pouces du Touch Display 2, la version 10 pouces n’est pas compatible avec les Raspberry Pi 1, Raspberry Pi 2, Raspberry Pi 3, Raspberry Pi 4 ou Raspberry Pi Zero. Sa résolution plus élevée nécessite une interface DSI à quatre voies.

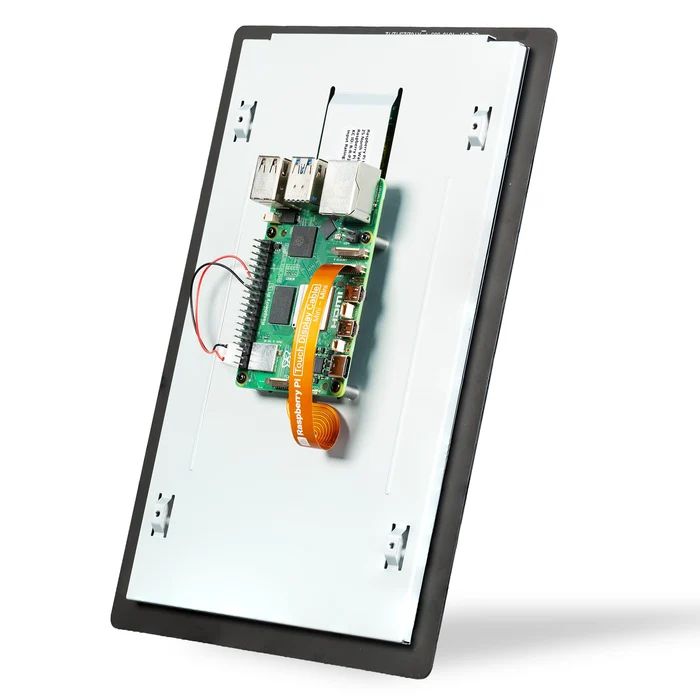

Montage du Raspberry Pi directement derrière l’écran

Le Raspberry Pi peut être monté directement à l’arrière du Touch Display 2 grâce aux points de fixation intégrés. Le matériel de montage nécessaire est fourni avec l’écran, ce qui facilite la création d’un système compact réunissant l’écran et le Raspberry Pi dans un seul ensemble.

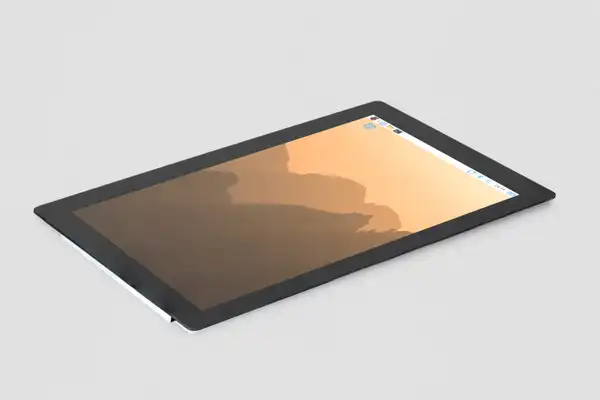

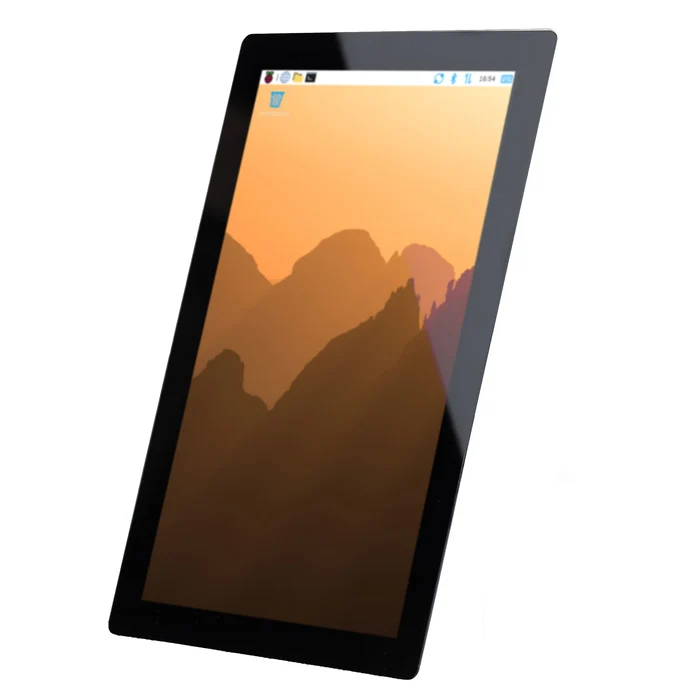

Orientation portrait ou paysage

L’orientation native de l’écran est portrait, mais elle peut être modifiée depuis les paramètres de Raspberry Pi OS. L’utilisateur peut choisir une orientation normale, inversée ou effectuer une rotation de 90° afin d’utiliser l’écran en mode paysage.

La rotation peut également être configurée depuis les fichiers système pour les applications utilisant Raspberry Pi OS Lite ou des environnements sans interface graphique complète.

Applications possibles

• Interfaces HMI
• Tableaux de bord domotiques
• Kiosques interactifs
• Panneaux de contrôle industriels
• Interfaces pour robots
• Systèmes de monitoring
• Digital signage
• Terminaux tactiles
• Systèmes multimédias
• Home Assistant et domotique
• Applications éducatives
• Prototypes professionnels

Caractéristiques techniques

Contenu de l’emballage

• 1 × Raspberry Pi Touch Display 2 10,1 pouces
• 1 × nappe FFC DSI Mini vers Mini pour Raspberry Pi 5
• 1 × câble d’alimentation GPIO
• 8 × vis M2.5 pour le montage

Remarque : le Raspberry Pi, l’alimentation du Raspberry Pi, la carte microSD et le boîtier ne sont pas inclus.

Un écran officiel conçu pour s’intégrer à l’écosystème Raspberry Pi

Avec sa dalle IPS de 10,1 pouces, sa résolution de 1200 × 1920 pixels, son tactile 10 points et son intégration directe avec Raspberry Pi OS, le Raspberry Pi Touch Display 2 constitue une solution particulièrement adaptée aux projets nécessitant une interface graphique tactile fiable et parfaitement intégrée à l’écosystème Raspberry Pi.

Son grand format le rend particulièrement intéressant pour les installations professionnelles, tableaux de bord, interfaces industrielles, systèmes domotiques et projets interactifs nécessitant davantage de surface d’affichage que les versions 5 et 7 pouces.

Documentation officielle

Documentation officielle Raspberry Pi Touch Display 2

Page produit officielle Raspberry Pi Touch Display 2

Fiche produit officielle Raspberry Pi – 10 pouces
