Waveshare CM5-IO-WIRELESS-BASE – Carte d’Extension Industrielle pour Raspberry Pi CM5

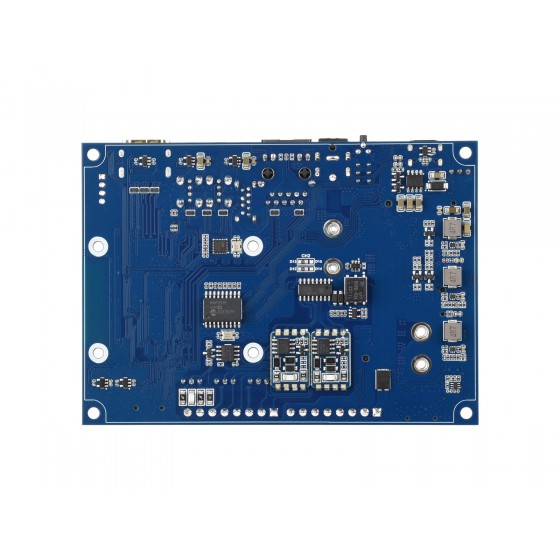

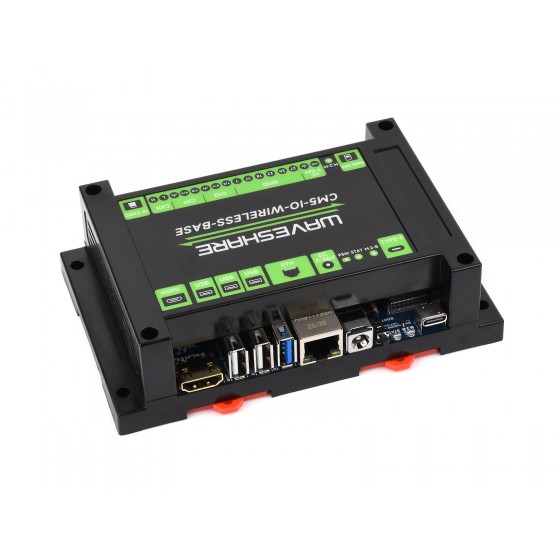

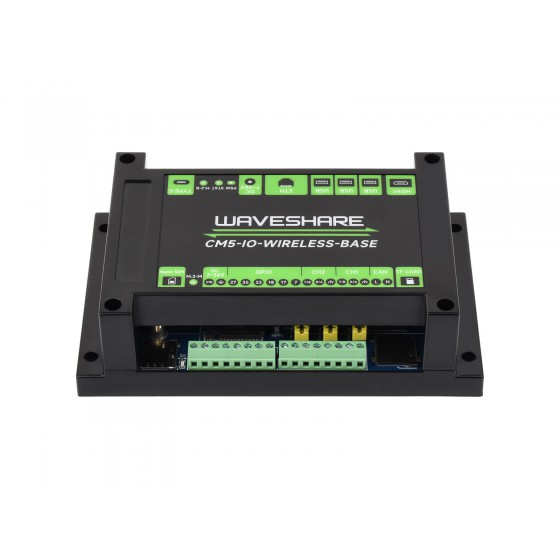

CM5-IO-WIRELESS-BASE Carte d’extension industrielle pour Raspberry Pi Compute Module 5

La Waveshare CM5-IO-WIRELESS-BASE est une carte porteuse et d’extension conçue pour exploiter pleinement les capacités du Raspberry Pi Compute Module 5.

Elle transforme le Compute Module 5 en une plateforme plus complète pour les applications IoT industrielles, passerelles réseau, routeurs sans fil, acquisition de données, automatisation et systèmes embarqués.

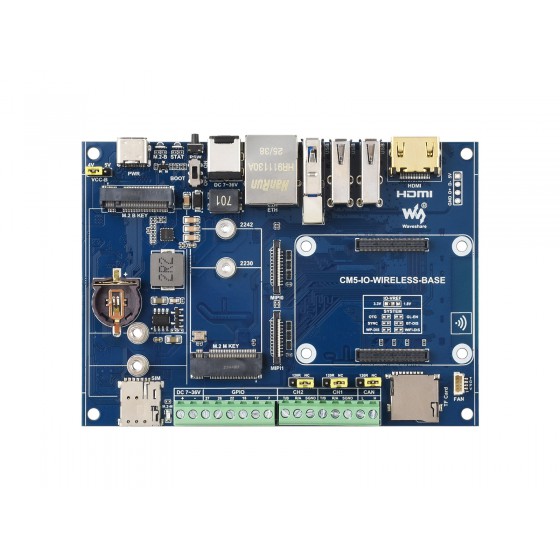

La carte combine un grand nombre d’interfaces dans un format compact : Gigabit Ethernet, USB 3.2 Gen1, USB 2.0, HDMI 4K, M.2 NVMe, M.2 B KEY, RS485 isolé, CAN isolé, GPIO et interfaces MIPI.

Compatible avec toutes les variantes du Compute Module 5

La carte dispose d’un socket standard permettant d’accueillir toutes les variantes du Raspberry Pi Compute Module 5, qu’il s’agisse des modèles Lite ou équipés d’eMMC.

Le Compute Module 5 n’est pas inclus avec la carte et doit être acheté séparément.

Connectivité 4G, 5G et LoRa

La CM5-IO-WIRELESS-BASE dispose d’un emplacement M.2 B KEY destiné aux modules de communication sans fil.

Il permet de connecter des modules 4G, 5G ou d’autres modules de communication compatibles. Avec l’adaptateur fourni, il est également possible de connecter certains modules LoRa au format Mini-PCIe.

Un emplacement pour carte Nano-SIM est également intégré pour les modules cellulaires compatibles.

Le module 4G/5G ou LoRa n’est pas inclus et doit être acheté séparément.

Stockage NVMe haute vitesse

La carte intègre un emplacement M.2 M KEY compatible avec les SSD NVMe au format 2230 et 2242.

Cette interface permet d’obtenir des vitesses de lecture et d’écriture supérieures à celles d’une carte TF et peut être utilisée pour le stockage du système, des fichiers ou des données d’application.

L’interface M.2 M KEY peut également être utilisée avec certains modules d’intelligence artificielle PCIe.

Ethernet Gigabit

La Waveshare CM5-IO-WIRELESS-BASE possède un port RJ45 Gigabit Ethernet prenant en charge les connexions 10/100/1000 Mbps.

Elle convient ainsi aux applications nécessitant une connexion réseau filaire fiable, telles que les passerelles IoT, systèmes de surveillance, serveurs embarqués et équipements industriels.

Nombreuses interfaces USB

La carte dispose de plusieurs ports USB pour connecter des périphériques, capteurs, contrôleurs, clés de communication et autres accessoires.

• 1 × USB 3.2 Gen1 Type-A, jusqu’à 5 Gbps
• 2 × USB 2.0 Type-A
• 1 × connecteur USB 2.0 4 broches
• 1 × USB Type-C pour alimentation, OTG ou programmation selon l’utilisation

Sortie HDMI 4K

La carte intègre une sortie HDMI prenant en charge l’affichage jusqu’en 4K.

Elle dispose également de deux interfaces MIPI pouvant être utilisées pour connecter des écrans DSI ou des caméras CSI.

Deux interfaces RS485 isolées

Pour les applications industrielles et d’automatisation, la carte dispose de deux interfaces RS485 isolées.

Les interfaces RS485 disposent de protections contre les surtensions, les décharges électrostatiques et les phénomènes transitoires, ce qui les rend adaptées à la communication avec des équipements industriels.

Interface CAN isolée

Une interface CAN isolée est également intégrée à la carte.

Elle prend en charge une vitesse de communication allant jusqu’à 1 Mbps et convient notamment aux applications automobiles, industrielles, robotiques et embarquées.

GPIO accessibles

La carte expose 6 broches GPIO via un bornier à vis. Ces GPIO sont directement reliés au cœur du Compute Module 5.

La tension logique par défaut est de 3,3 V.
Une attention particulière doit être portée à la protection des GPIO lors de la connexion à des circuits externes.

Alimentation flexible

La carte accepte une large plage de tension d’alimentation via son connecteur DC ou son bornier à vis : 7 à 36 V DC.

Le port Type-C peut également être utilisé comme entrée d’alimentation 5 V, avec une capacité allant jusqu’à 5 A selon la configuration.

Ne pas alimenter simultanément la carte via le connecteur DC et le bornier à vis.

Programmation et démarrage

Un interrupteur BOOT intégré permet de placer le Compute Module 5 en mode programmation.

Pour entrer en mode programmation, le commutateur BOOT doit être placé sur ON avant la mise sous tension, puis la carte peut être connectée à un ordinateur via USB Type-C.

Refroidissement

Un connecteur JST-SH 4 broches PWM 5 V est prévu pour connecter un ventilateur compatible et assurer le refroidissement du Compute Module 5.

RTC et carte TF

Un emplacement pour pile bouton ML/CR1220 est prévu pour les fonctions RTC.

Un emplacement TF/microSD est également disponible pour démarrer les variantes Compute Module 5 Lite sans eMMC avec une carte contenant le système.

Applications

• Passerelle IoT industrielle
• Routeur 4G/5G
• Passerelle LoRa
• Acquisition de données
• Automatisation industrielle
• Robotique
• Systèmes embarqués
• Surveillance et contrôle à distance
• Serveur ou terminal réseau embarqué
• Applications automobiles avec CAN
• Communication industrielle RS485
• Développement et prototypage IoT

Caractéristiques techniques

Contenu de la boîte

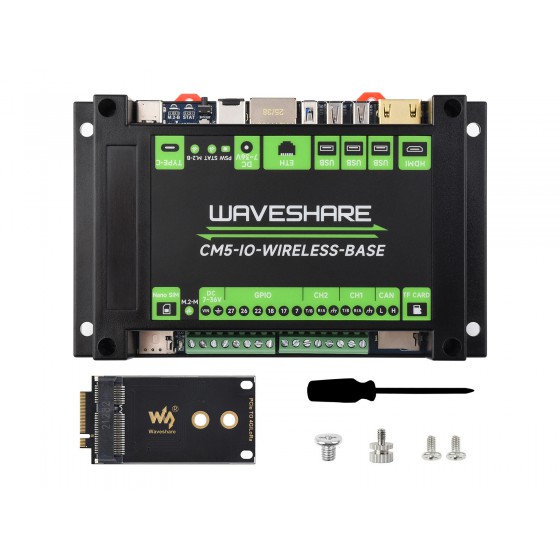

• 1 × CM5-IO-WIRELESS-BASE
• 1 × Adaptateur PCIe vers 4G/LoRa
• 1 × Lot de visserie
• 1 × Tournevis

Attention : le Raspberry Pi Compute Module 5, les modules 4G/5G/LoRa, le SSD NVMe, la carte SIM et les autres périphériques présentés dans les illustrations ne sont pas inclus, sauf indication contraire dans le contenu du colis.

Documentation

La documentation officielle couvre notamment l’installation du Compute Module 5, le flashage du système, le démarrage depuis NVMe, les interfaces RS485 et CAN ainsi que la configuration 4G/5G et LoRa.
Documentation officielle CM5-IO-WIRELESS-BASE
